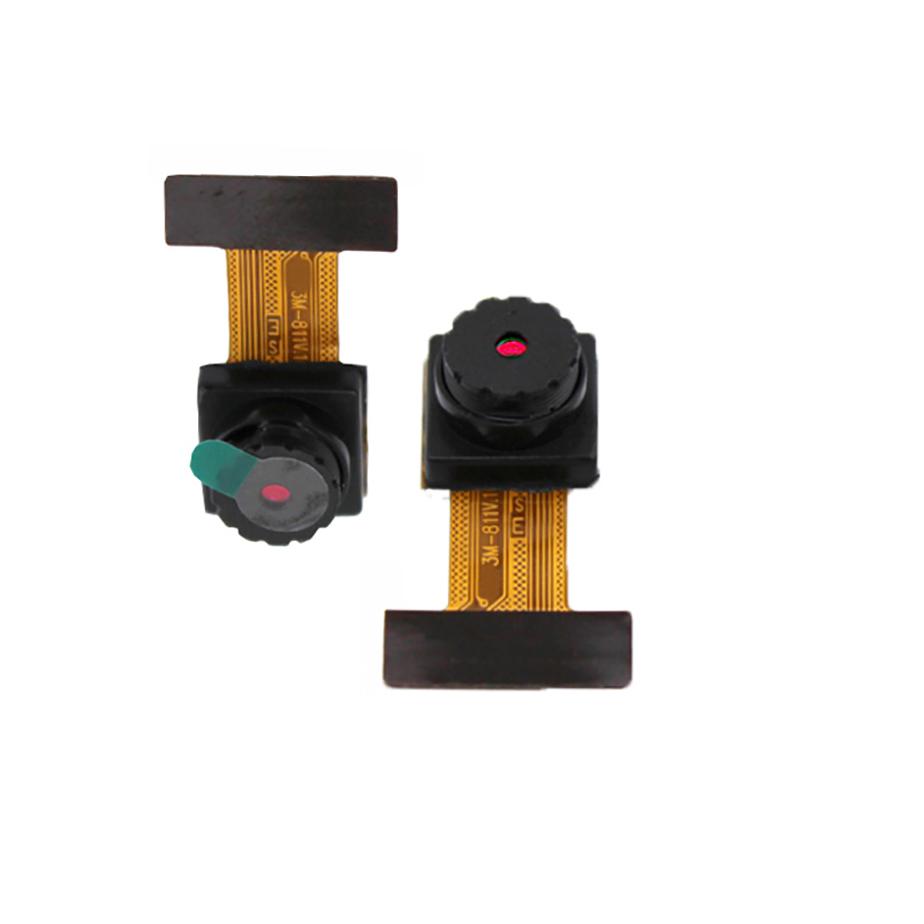

2МП ХД ЦМОС сензор МТ9Д111 модул камере је ЦМОС сензор слике од 1/3,2 инча од 2 мегапиксела са интегрисаним напредним системом камере. Систем камере садржи микроконтролер (МЦУ) и софистицирани процесор протока слике (ИФП) са ЈПЕГ кодером у реалном времену. Такође укључује програмабилни И/О модул опште намене (ГПИО), који се може користити за контролу екстерног аутоматског фокуса, оптичког зума или механичког затварача.
Микроконтролер управља свим компонентама система камере и поставља кључне оперативне параметре за језгро сензора како би се оптимизовао квалитет необрађених података слике који улазе у ИФП.
Језгро сензора се састоји од низа активних пиксела од 1668 к 1248 пиксела, програмабилног временског и контролног кола укључујући ПЛЛ и екстерну подршку за блиц, аналогног сигналног ланца са аутоматском корекцијом помака и програмабилног појачања, и два 10-битна А/
Д претварачи (АДЦ). Цео систем-на-чипу (СОЦ) има ултра-ниске захтеве за напајањем и супериорне перформансе при слабом осветљењу које су посебно погодне за мобилне апликације.
| Параметар | Валуе | |
| Оптички формат | 1/3,2 инча (4:3) | |
| Пуна резолуција | 1600к1200 пиксела (УКСГА) | |
| Величина пиксела | 2,8мк2,8м | |
| Област низа активних пиксела | 4.73ммк3.52мм | |
| Тип затварача | Електронска роло врата (ЕРС) са глобалним ресетовањем | |
| Максимална брзина кадрова | 15 кадрова у секунди у пуној резолуцији, 30 кадрова у секунди у режиму прегледа, (800к600) |
|
| Максимална брзина преноса података/ главни сат |
80МБ/с 6 МХз до 80 МХз |
|
| Напон напајања | Аналог | 2.5В-3.1В |
| Дигитал | 1.7В-1.95В | |
| И/О | 1.7В-3.1В | |
| ПЛЛ | 2.5В-3.1В | |
| АДЦ резолуција | 10-битни, он-дие | |
| Одговорност | 1.0/лук-сец (550нм) | |
| Динамички опсег | 71дБ | |
| СНР МАКС | 42.3дБ | |
| Потрошња енергије | 348 мВ при 15 фпс, пуна резолуција | |
| 223 мВ при 30 фпс, режим прегледа | ||
| Радна температура | -30°Ц до +70°Ц | |
| Пакет | Голи те | |
• ДигиталЦларити™ ЦМОС технологија снимања
• Супериорне перформансе при слабом осветљењу
• Ултра-ниска снага, ниска цена
• Интерни главни такт генерисан од стране осцилатора петље са фазно закључавањем на чипу (ПЛЛ)
• Електронски ролетни (ЕРС), прогресивно скенирање
• Интегрисани процесор протока слике (ИФП) за модул камере са једним матрицом
• Аутоматска корекција и побољшање слике, укључујући корекцију сенчења сочива
• Произвољна децимација слике са анти-алиасингом
• Интегрисани ЈПЕГ кодер у реалном времену
• Интегрисани микроконтролер за флексибилност
• Двожични серијски интерфејс који омогућава приступ регистрима и меморији микроконтролера
• Формат излазних података који се може изабрати: ИТУ-Р БТ.601 (ИЦбЦр), 565РГБ, 555РГБ, 444РГБ, ЈПЕГ 4:2:2, ЈПЕГ 4:2:0 и необрађени 10-битни
• Излаз ФИФО за изједначавање брзине преноса података
• Програмабилна И/О брзина напона
• Подршка за ксенон и ЛЕД блиц са брзим прилагођавањем експозиције
• Флексибилна подршка за екстерни аутоматски фокус, оптички зум и механички затварач
